Trinnmotorer av hybrid type med 0,9 graders trinnvinkel. Holdemoment mellom 0,05-1,80 Nm. Leveres med kabeltilkobling. Hele vårt sortiment av trinnmotorer inkluderer en serie trinnmotorer av hybridtypen med en trinnvinkel mellom 0,9 og 1,8 grader. Holdemoment mellom 0,002-28,00 Nm og flensstørrelser mellom 20 - 110 mm. Motorene leveres med kabel eller kobling. Trinnmotordrivere Transmotec DSH selges separat, samt strømforsyninger Transmotec LRS. Alle motorer kan tilpasses etter behov og leveres også med girhode og encoder. Vanlige tilpasninger er akseldimensjoner, kabelforbindelser og kabling. Les mer her om kundetilpasninger og kontakt oss gjerne for mer informasjon.

Steppemotorer 0.9 grader kabel

sw09-series
Størrelse
35 - 57 mm
Holdemoment
50 mNm - 1.8 Nm
Strøm
0.28 - 2.8 A
Induktans
2.2 - 145 mH

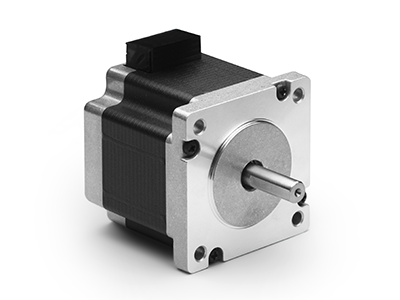

Steppemotorer 1.8 grader kontakt

sc18-series
Størrelse
20 - 60 mm
Holdemoment
18 mNm - 3 Nm
Strøm
0.6 - 2.8 A
Induktans
1.5 - 6.8 mH

Steppemotorer 1.8 grader kabel

sw18-series
Størrelse
28 - 110 mm
Holdemoment
60 mNm - 28 Nm
Strøm
0.28 - 8 A
Induktans
1.4 - 50 mH

Trinnmotorer trinnvinkel 1,8 grader Kabel IP65

shw-65
Størrelse
42 -86 mm
Holdemoment
0.43 - 6.0
Strøm
1.7 -6.0
Induktans
1.4 - 6.8

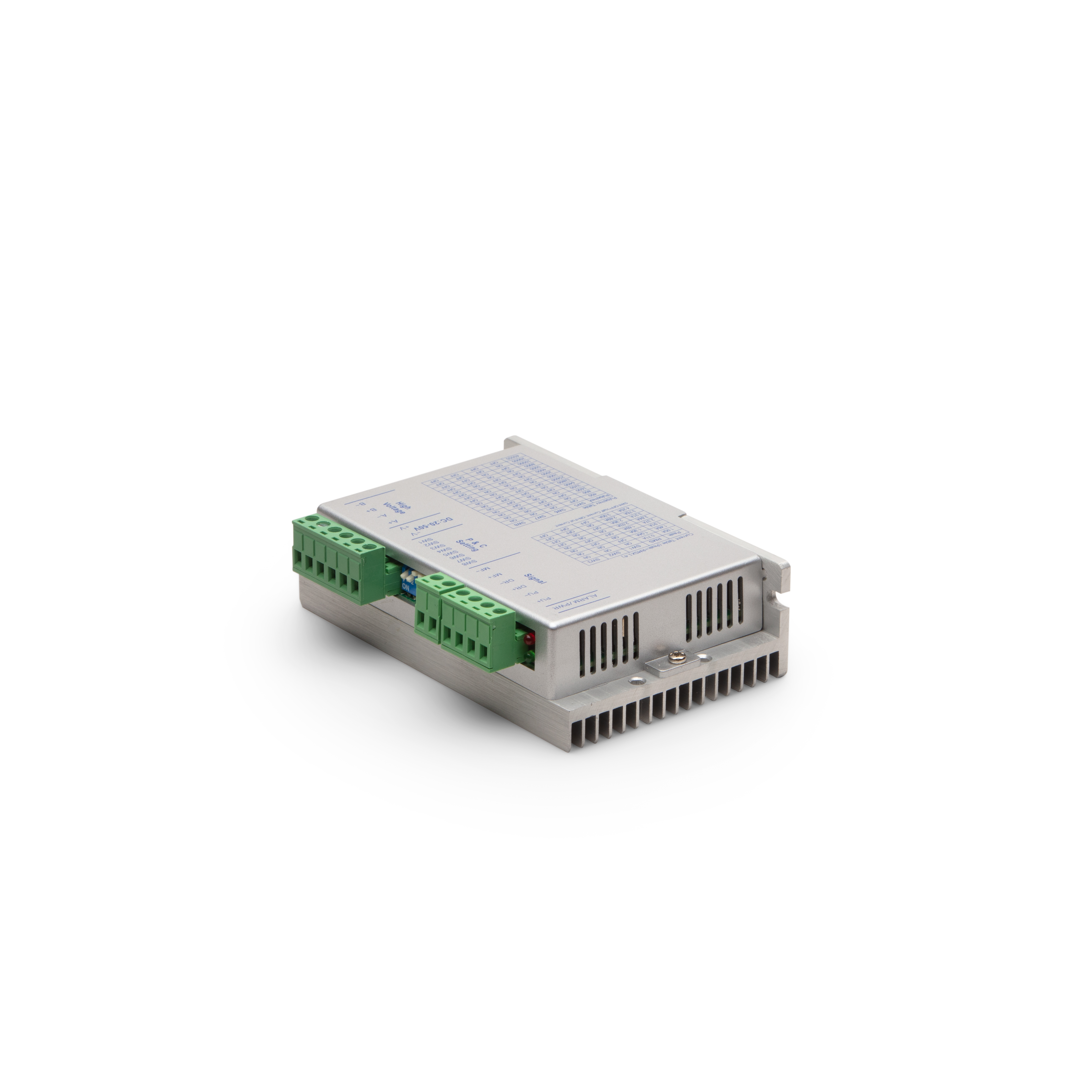

Steppemotor drivere

dsh-series
Spenning
18 - 220 VDC
Strøm
1.6 - 8 A
Product Nominell strøm Holdemoment Induktans Lengde Profilbredde Motstand Trinn grader Type Sample price Stock PDF
SHW3520-09-100 SHW3520-09-1001 A0,05 Nm8,5 mH20 35 10 0,9 °/stepCable
23,00 EUR

Ja

 Datasheet PDF
SHW3526-09-050 SHW3526-09-0500,5 A0,09 Nm6,9 mH26 35 6,1 0,9 °/stepCable
24,50 EUR

Ja

 Datasheet PDF
SHW3620-09-080 SHW3620-09-0800,8 A0,09 Nm4,8 mH20,5 36 5,5 0,9 °/stepCable
22,00 EUR

Tilgjengelig på restordre

 Datasheet PDF

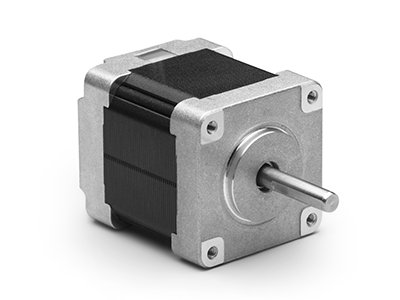

SHW3944-09-028 SHW3944-09-0280,28 A0,3 Nm145 mH44,5 39 60 0,9 °/stepCable
57,50 EUR

Tilgjengelig på restordre

 Datasheet PDF
SHW4234-09-133 SHW4234-09-1331,33 A0,22 Nm4,2 mH33,5 42 2,1 0,9 °/stepCable
33,50 EUR

Ja

 Datasheet PDF
SHW4240-09-168 SHW4240-09-1681,68 A0,33 Nm4,1 mH39,5 42 1,8 0,9 °/stepCable
40,00 EUR

Ja

 Datasheet PDF
SHW4247-09-168 SHW4247-09-1681,68 A0,44 Nm5 mH47,5 42 1,8 0,9 °/stepCable
47,00 EUR

Ja

 Datasheet PDF
SHW5741-09-280 SHW5741-09-2802,8 A0,55 Nm2,2 mH41 57 0,7 0,9 °/stepCable
49,00 EUR

Ja

 Datasheet PDF
SHW5756-09-280 SHW5756-09-2802,8 A1,2 Nm4,5 mH56 57 0,9 0,9 °/stepCable
68,00 EUR

Ja

 Datasheet PDF
SHW5776-09-280 SHW5776-09-2802,8 A1,8 Nm5,6 mH76 57 1,13 0,9 °/stepCable
99,00 EUR

Ja

 Datasheet PDF
1 of 1 pages (10 items)
